Le dissipateur thermique de votre carte mère prépare secrètement votre NVMe double face

Les prix des SSD sont plus élevés que jamais en raison de la pénurie actuelle de flash NAND, ce qui fait de vos NVMe existants et de toute mise à niveau future un investissement sérieux. Lorsque vous dépensez beaucoup d'argent pour un disque de 4 To ou 8 To, la dernière chose que vous voulez, c'est que la chaleur raccourcisse discrètement sa durée de vie.

Vous pourriez supposer que l’installation de n’importe quel type de dissipateur thermique résout le problème, mais dans certains cas, ce faux sentiment de sécurité peut créer plus de problèmes qu’il n’en résout et c’est exactement ce qui conduit à une panne prématurée.

Tous les NVMe ne sont pas égaux, et les dissipateurs thermiques non plus

Une spécification NVMe extrêmement importante que les fabricants mettent rarement en avant sur les pages produits est la disposition des PCB. Pour être plus précis, je fais référence au fait que les puces de mémoire flash NAND qui stockent vos données sont situées uniquement sur la face supérieure de la carte (simple face) ou à la fois sur le haut et le bas (double face).

La majorité des disques NVMe modernes de 2 To ou moins sont simple face. D'après ce que j'ai vu dans mes recherches, les disques NVMe grand public de 8 To sont toujours double face (bien que certains utilisent des packages NAND plus minces que d'autres), tandis que 4 To peuvent aller dans les deux sens. Par exemple, le Samsung 990 Pro 4 To est simple face, tandis que le WD_BLACK SN850X 4 To est double face.

Cela dépend en grande partie des limites de densité du flash. Les packages NAND haute densité atteignent généralement environ 2 To par package, et une fois que vous prenez en compte le grand contrôleur et une ou deux puces de cache DRAM, tout placer sur un côté du PCB devient un défi impossible.

La raison pour laquelle cela est important est que les NVMe double face doivent être refroidis des deux côtés du NVMe, pas seulement sur la face supérieure.

Bien que la grande majorité de la chaleur dégagée par un NVMe provienne du contrôleur, qui est presque exclusivement placé en haut, les puces NAND peuvent également devenir très chaudes, surtout si l'on considère leur emplacement, car elles se trouvent sous le GPU ou entre le GPU et le CPU, deux des principales sources de chaleur de votre PC.

Vous avez peut-être lu quelque part que le flash NAND aime être un peu chaud pour des performances optimales, et c'est vrai, mais nous parlons de températures autour de 40°C.

Les NVMe peuvent facilement atteindre des températures supérieures à 70 °C lors de charges de travail lourdes telles que les transferts de fichiers volumineux, et lorsque les puces NAND deviennent trop chaudes, la dégradation physique et chimique s'accélère rapidement. Pire encore, vos données peuvent être corrompues et perdues à jamais.

Ce n'est pas seulement moi qui théorise : Hyperstone, une société de semi-conducteurs sans usine, explique cette dégradation dans son article de blog sur les idées fausses concernant le flash NAND.

À propos, dans le cas des ordinateurs portables, la plupart des modèles ne prennent même pas en charge les NVMe double face. Même si vous pouvez en insérer un dans l'emplacement, je vous le déconseille fortement, car presque tous les ordinateurs portables du marché proposent des dissipateurs thermiques (ou un autre moyen de dissiper la chaleur) uniquement sur le dessus.

Si votre NVMe est double face, procurez-vous un dissipateur thermique capable de refroidir les deux côtés

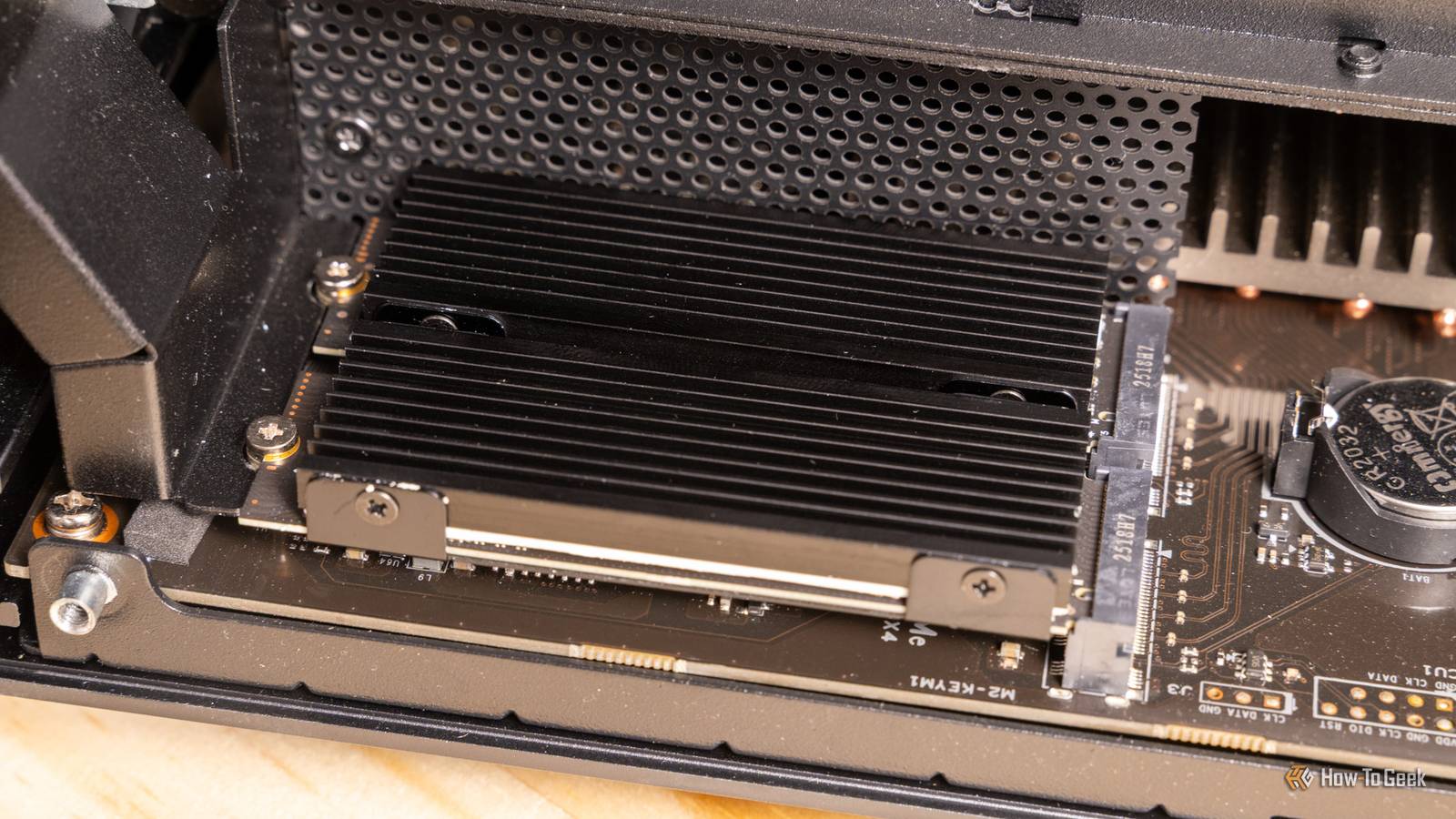

Il est facile d'avoir un faux sentiment de sécurité en pensant que votre NVMe est en sécurité simplement parce que vous avez monté le dissipateur thermique fourni avec votre carte mère. Bien que cela soit généralement vrai pour les NVMe simple face, c'est exactement le contraire qui se produit avec les unités double face : le dissipateur thermique agit comme une énorme éponge thermique, rayonnant de la chaleur vers l'air emprisonné entre le dessous du NVMe et la carte mère.

C'est ce type de configuration qui peut entraîner la défaillance d'une seule puce flash sur le NVMe, entraînant des données corrompues, des erreurs de lecture/écriture, des problèmes de stabilité, une dégradation des performances et, éventuellement, une panne complète du disque.

La bonne nouvelle ? Tous ces problèmes peuvent être résolus avec un dissipateur thermique NVMe à 5 $ avec un support inférieur, lui permettant de refroidir les deux côtés du disque en répartissant la chaleur uniformément et en la transférant vers la partie supérieure du dissipateur thermique.

Certains disques avec support inférieur incluent l'ID-COOLING ZERO M05, qui coûte environ 5 $ sur AliExpress, l'ARCTIC M2 Pro, qui est actuellement en vente sur Amazon pour 5 $, et, si vous voulez quelque chose de vraiment substantiel (substantiellement grand, c'est-à-dire), le Thermalright HR-09.

Si vous ne savez pas si votre NVMe est simple ou double face, vous n'avez pas besoin de le retirer de votre système pour le vérifier. Recherchez-le simplement en ligne et consultez des sites Web tiers, des critiques et des messages sur les forums. Assurez-vous également de faire attention à la capacité : les variantes plus petites du même modèle peuvent être à simple face, tandis que les modèles de plus grande capacité sont généralement double face.

S'il vous plaît, n'oubliez pas les coussinets thermiques

Alors que la plupart des dissipateurs thermiques NVMe avec supports inférieurs incluent des coussinets thermiques préinstallés, certains modèles les ignorent. Sans les coussinets thermiques qui agissent comme matériau d'interface thermique (TIM), ce boîtier de pédalier peut faire plus de mal que de bien en emprisonnant tout l'air chaud sous votre NVMe.

Mon collègue Patrick l'a appris de première main lorsque son NAS UGREEN iDX6011 Pro était livré avec deux dissipateurs thermiques avec supports inférieurs, mais seulement deux pads, soit assez pour un seul côté de chaque NVMe au lieu des deux.

Donc, si vous dépensez déjà 5 à 10 $ pour acheter un dissipateur thermique NVMe avec un support inférieur – ou si vous avez un dissipateur thermique sans coussin thermique – assurez-vous d'obtenir un coussin thermique épais (mais pas si épais qu'il ne puisse pas être installé) et placez-le sur le support inférieur. C'est une étape tellement simple et bon marché que cela ne vaut pas la peine de risquer votre NVMe.

---

Les dissipateurs thermiques NVMe avec supports inférieurs constituent une mise à niveau de refroidissement bon marché mais absolument essentielle si votre NVMe a une conception double face, vous devriez donc fortement envisager d'en acheter un pour protéger votre disque coûteux. Mais plus important encore, n'oubliez pas de décoller le plastique transparent du tampon thermique avant d'installer le NVMe !
