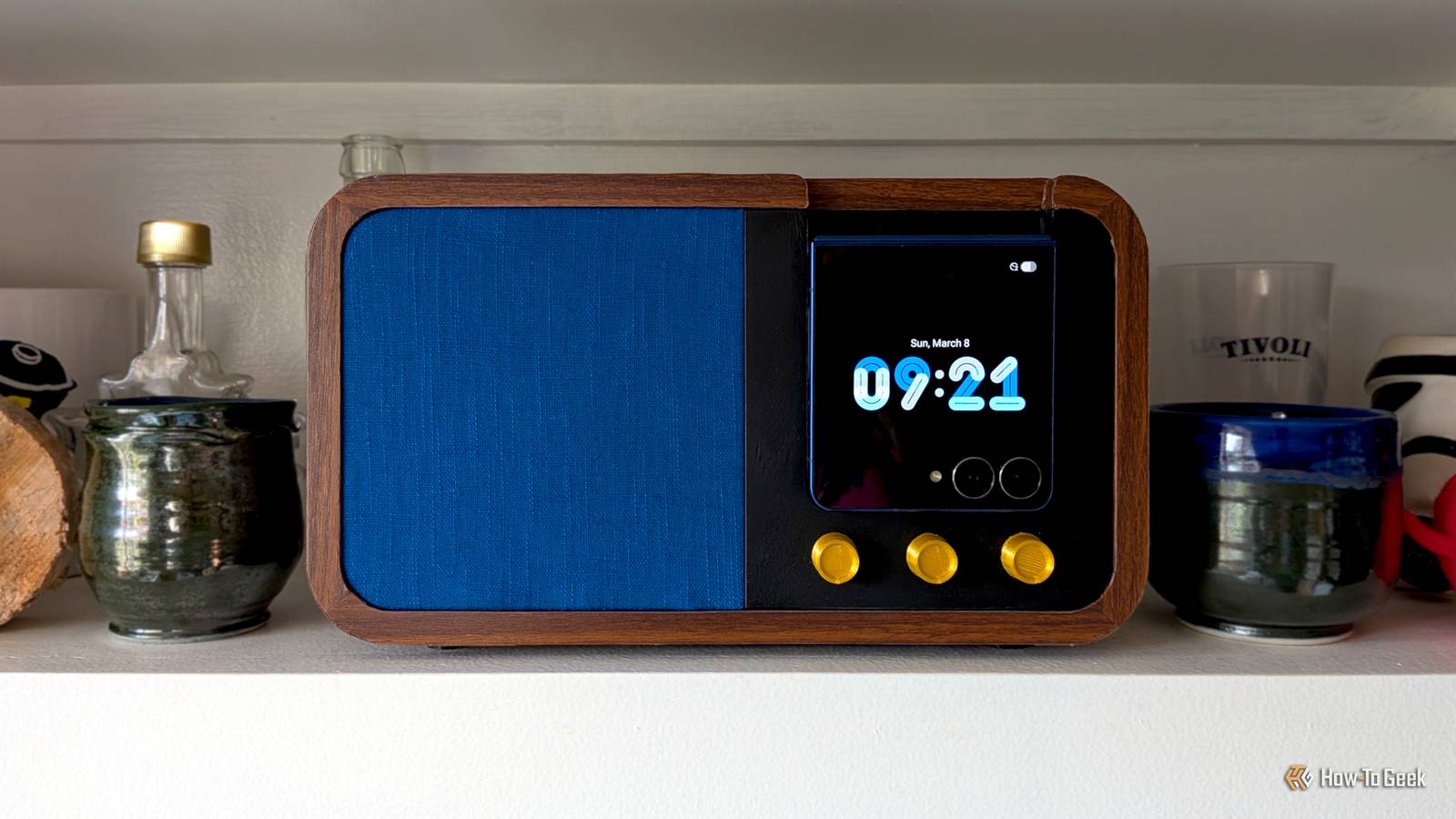

J'ai imprimé en 3D mon propre écran intelligent parce que celui de Google n'était pas assez performant

Parfois, le produit souhaité n’existe pas. J'ai aimé mon Google Nest Hub, mais j'ai pensé qu'il pourrait être mieux. Naturellement, en tant que personne possédant une imprimante 3D et des compétences en bricolage, j'ai pris sur moi de créer la solution. Je suis très content du résultat.

Ce qui est drôle à propos du Nest Hub, c'est qu'on l'appelle un « écran intelligent », mais l'écran est la partie la plus stupide. En dehors des commandes de maison intelligente et d'une très petite sélection d'« applications », il n'y a pas grand-chose à faire et l'assistant vocal fonctionne tout aussi bien sur des haut-parleurs intelligents sans écran. Voici comment je l'ai réparé.

Le problème

L'écran intelligent de Google gaspille son affichage

Depuis de nombreuses années, j'ai un Google Nest Hub (2e génération) bien en vue sur une étagère de ma cuisine. Je l'utilise tous les jours comme enceinte pour écouter de la musique et des podcasts tout en cuisinant ou en faisant la vaisselle, et j'utilise l'assistant vocal pour ajouter des éléments à mes listes Google Keep, régler des minuteries et contrôler les appareils domestiques intelligents. Cette configuration a bien fonctionné, mais elle a rencontré quelques problèmes.

Le principal problème est que les haut-parleurs et écrans intelligents de Google ont une prise en charge très limitée des services multimédias. Si vous souhaitez utiliser votre voix pour contrôler la musique et les podcasts, vous êtes limité à YouTube Music, Spotify, Pandora, iHeartRadio, Apple Music, Deezer et Amazon Music. Eh bien, je n'utilise aucun de ces services, ce qui signifie diffuser manuellement depuis mon téléphone chaque fois que je veux écouter quelque chose.

Pourquoi devrais-je faire cela alors que le Nest Hub est déjà équipé d'un écran tactile de 7 pouces ? C’était comme un potentiel gaspillé. J'ai aimé le haut-parleur et l'assistant vocal, mais ce que je voulais vraiment, c'était un écran intelligent fonctionnant sous Android. C'est l'idée qui a lancé ce projet.

La solution

Concevoir une nouvelle technologie pour ressembler à une ancienne technologie

Ce n’était pas la première fois que je réfléchissais à concevoir un boîtier personnalisé pour une enceinte intelligente Google. J'avais joué avec un modèle en m'apprenant à utiliser Fusion (anciennement « Fusion 360 ») il y a quelques années, mais mon intérêt s'est essoufflé. L’idée de combiner un téléphone Android avec le haut-parleur était la pièce manquante du puzzle.

Plongeons un peu dans mon processus de conception. J'avais trois exigences pour le produit final :

1. Il devait contenir un Google Home Mini.

2. Il fallait qu'il tienne un téléphone.

3. Il fallait que ça soit beau.

Plutôt que de passer beaucoup de temps à mesurer méticuleusement le Home Mini, je savais qu'il y avait des centaines de modèles Google Home Mini disponibles sur Thingiverse. J'ai trouvé ce modèle et j'ai réutilisé la partie supérieure comme support d'enceinte.

Tout le reste a été modélisé de toutes pièces par moi. J’adore le design moderne du milieu du siècle, c’est donc mon inspiration. Les radios vintage avaient souvent des cadrans de commande d’un côté et un haut-parleur derrière un tissu de l’autre. Cela semblait être le modèle parfait à suivre. Je pourrais échanger le gros bouton du tuner contre un téléphone. Il me suffisait de décider du téléphone à utiliser.

Ma première pensée a été d'utiliser un vieux Pixel 9, mais j'ai rapidement réalisé que la radio serait trop grosse pour être posée sur mon étagère avec un téléphone à dalle normale. Ensuite, je me suis souvenu du Samsung Galaxy Z Flip 7 que j’avais testé l’année dernière. Il est petit une fois plié, possède un écran de couverture presque bord à bord et les bords plats seraient faciles à modéliser. C'est réglé.

À partir de là, il suffisait de mesurer et de modéliser un emplacement pour le téléphone, en veillant à lui laisser de la place pour qu'il puisse s'ouvrir si nécessaire. Je devais également tenir compte des câbles de chargement. J'ai trouvé une taille et une forme pour la radio qui me plaisaient, j'ai modifié le support de haut-parleur pour l'adapter, j'ai modélisé de faux boutons et j'ai divisé le modèle en morceaux pour qu'il s'adapte à ma plaque de construction. En route vers l'imprimeur !

Le processus de finition

Mettre tout cela ensemble

La qualité d’un projet imprimé en 3D dépend du processus de finition. C'est la différence entre « ceci est imprimé en 3D » et « ceci est imprimé en 3D ?! » Comme je possède une imprimante Anycubic Kobra extrêmement basique, la finition prend généralement le plus de temps.

Je voulais envelopper le corps de la radio dans du vinyle à grain de bois de noyer, j'ai donc utilisé du Bondo et du papier de verre pour lisser les joints et les lignes de couche rugueuses. J'ai fait la même chose pour le support d'enceinte, qui serait recouvert de tissu en lin. La seule pièce qui ne serait pas recouverte d'un matériau différent était le support de téléphone. Je l'ai imprimé en PLA noir, puis je l'ai poncé et peint à la bombe en noir mat. Les boutons étaient imprimés en PLA doré et n'avaient besoin d'aucune finition.

Parlons maintenant des parties non imprimées en 3D de ce projet. La seule chose que j'ai achetée était un répartiteur micro-USB/USB-C à 8 $. Cela m'a permis d'utiliser le câble de chargement d'origine du Home Mini pour alimenter à la fois le haut-parleur et le Galaxy Z Flip. Cela garantit également que le téléphone ne reçoit pas trop d'énergie.

En parlant de puissance, j’ai le Galaxy Z Flip configuré pour limiter la charge à 80 %. Les batteries lithium-ion subissent plus de stress lorsqu'elles fonctionnent constamment entre 99 et 100 %. Garder la batterie d'un téléphone dans une plage de 20 à 80 % est préférable pour la santé à long terme.

Le téléphone peut être entièrement contrôlé depuis l’écran de couverture. J'ai utilisé le module Multistar dans Good Lock pour ajouter un widget de lancement d'applications et épingler mes applications musicales, Pocket Casts, Google Home, Google Keep et Paprika. Il suffit d'appuyer deux fois pour vous réveiller et glisser immédiatement vers la droite.

La dernière chose à faire était l'assemblage final. J'ai enveloppé le support d'enceinte dans du tissu, collé le Home Mini en place, puis collé les deux moitiés avant en position. J'ai ajouté des poids et de la mousse à l'intérieur vide, j'ai fait sortir le séparateur par l'arrière et je l'ai fermé avec des plaques arrière de remplissage exposées.

Le produit final

Comment ça marche ?

Au moment où j'écris ces lignes, je vis avec ce que j'appelle ma « Google Radio » depuis environ deux semaines. Je suis heureux d'annoncer que cela fonctionne très bien ! J'ai vraiment apprécié d'avoir un accès rapide à une poignée d'applications et de lire des médias sans attendre les connexions de diffusion.

Le Galaxy Z Flip se connecte au Home Mini via Bluetooth. C'est très simple à configurer : dites simplement « Ok Google, mode de couplage » et sélectionnez le haut-parleur dans le menu des appareils Bluetooth de votre téléphone. J'ai constaté que les appareils resteront connectés pendant au moins quelques jours, voire plus. Cependant, lorsqu'ils se déconnectent, je dis simplement « Ok Google, mode Bluetooth » et ils se reconnectent rapidement. Ce n'est pas grave.

Évidemment, une connexion filaire serait idéale, mais cela fonctionne bien. La raison pour laquelle je n'utilise pas d'enceinte filaire est que je peux continuer à utiliser l'assistant vocal. Bien sûr, je pourrais activer Gemini sur le téléphone et connecter un haut-parleur filaire, mais cela ne permettrait pas non plus à ma femme d'utiliser sa voix. Les haut-parleurs intelligents conviennent mieux à plusieurs personnes dans le foyer.

Dans l’ensemble, je suis extrêmement satisfait du résultat final. Il est facile d'écouter de la musique ou un podcast, j'ai toujours la possibilité d'utiliser l'assistant vocal (les voyants du haut-parleur s'affichent toujours) et je suis satisfait de son apparence. C'est la beauté des imprimantes 3D. Google ne fabrique pas le produit que je souhaite, alors je l'ai fabriqué moi-même.
